电动三通调节阀结构与原理
调节阀由主阀、智能执行器与传感器三部分组成,根据用户需要,分别有加热型与冷却型两种结构。

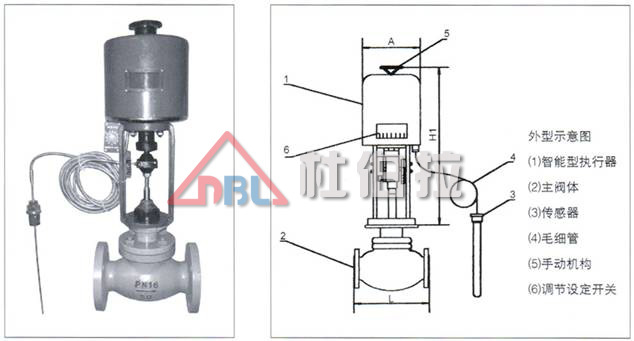

加热型调节阀的结构与原理,见附图示:
工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生线性信号输入执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制.从而达到控温目的。
备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
■ 电动三通调节阀主要参数与材料
1、主要参数表
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
公称压力PN(MPa) | 1.6 4.0 | ||||||||||||
流量能力(m3/h) | 5 | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程(mm) | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | |||||
温度调节范围(℃) | 0~120 : 100~250 | ||||||||||||
调节精度(℃) | ±1 ~ ±5 | ||||||||||||
使用介质 | 蒸汽、水、油、气体 | ||||||||||||
允许泄漏量 | 硬密封 | 10-4×阀额定容量 | |||||||||||
软密封 | “ 0 ” | ||||||||||||
毛细管长度 | 3m、5m、10m | ||||||||||||
温包扦入深度 | 270、430、630 | ||||||||||||
螺纹接口 | ?″ 1″ |
■ 电动三通调节阀安装、使用与维护
1、安装
(1)安装前应对管道进行严格除污,吹净焊渣等杂物,否则将严重损坏阀门。
(2)调温阀应垂直装在水平管道上,介质流向应与阀体上的箭头指向一致。
(3)为使自控系统或检修阀门时仍能连续运行,应设置旁通阀、阀前须装过滤器、压力表,在传感器附近装测温计,便于现场监视与温度设定。
