首页 > 产品展示 > 调节球阀系列

调节球阀系列

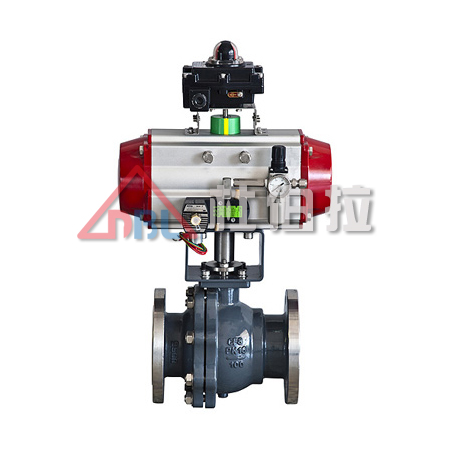

气动二通O型球阀:



■ 概述

      ZSHO气动O型切断球阀是一种转角为90°的旋转阀门,密封性能优良,流通力大,流阻系数小,结构简单,使用寿命长,便于维修。配用齿轮齿条式执行机构,具有结构简单、紧凑、性能优越、输出力矩大等特点。球阀分单作用和双作用两种型号。单作用的优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于开启或关闭位置。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、航空、航天、造纸、给排水等控制领域中。



■ 主要技术参数和性能

公称通径DN

DN8~450mm

公称压力

1.6、4.0、6.4MPa、ANSI150、300、JIS10、20K

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

介质温度

-40~+180℃    -40~+350℃

泄漏量

0符合ANSIB16.104   5级标准

球体转角

90°

阀体材质

ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF3(M)、CF8(M)

阀座材料

聚四氟乙烯(常温)、特制PPL(高温)

防爆级组

d11BT4(d2c4)(可供普通型、防爆型二种规格)

电磁阀电源

220VAC、24VDC

气源压力MPa

0.4~0.7MPa

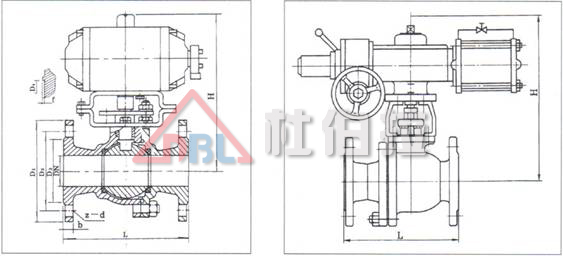

■ 外形尺寸



■ ZSHO-1.6精气动O型切断球阀外形及连接尺寸

公称压力
MPa

公称通径
DN

L

D1(Ф)

D2(Ф)

D3(Ф)

b

H

z-d

执行器型号

1.6

15

130

95

65

45

14

220

4-Ф14

ZGH65(B)

20

140

105

75

55

14

223

4-Ф14

25

150

115

85

65

14

230

4-Ф14

32

165

135

100

78

16

268

4-Ф18

40

180

145

110

85

16

295

4-Ф18

ZGH80(B)
ZGH100(B)

50

200

160

125

100

16

318

4-Ф18

65

220

180

145

120

18

325

4-Ф18

80

250

195

160

135

20

425

8-Ф18

ZGH120(B)

100

280

215

180

155

20

498

8-Ф18

125

320

245

210

185

22

580

8-Ф18

ZGH140(B)
ZGH190(B)

150

360

280

240

210

24

630

8-Ф18

200

400

335

295

265

26

650

8-Ф23

ZGH220(B)
ZGH300(B)

250

533

405

355

320

30

-

12-Ф23

300

610

460

410

375

30

-

12-Ф25

ZGH200(B)
ZGH350(B)

350

686

520

471

435

34

-

12-Ф25

400

762

580

525

485

36

-

12-Ф25

450

864

640

585

545

40

-

16-Ф30


■ ZSHO-6.4精气动O型切断球阀外形及连接尺寸

公称压力
MPa

公称通径
DN

L

D1(Ф)

D2(Ф)

D3(Ф)

D4(Ф)

b

f

H

z-d

执行器型号

6.4

15

165

105

75

55

40

18

4

249

4-Ф14

ZGH65(B)

20

190

125

90

68

51

20

4

252

4-Ф18

25

216

135

100

78

58

22

4

265

4-Ф18

32

229

150

110

82

66

24

4

265

4-Ф23

40

241

165

125

95

76

24

4

295

4-Ф23

ZGH100(B)

50

292

175

135

105

88

26

4

322

4-Ф23

65

330

200

160

130

110

28

4

392

4-Ф23

ZGH140(B)
ZGH190(B)

80

356

210

170

140

121

30

4

498

8-Ф23

100

406

250

200

168

150

32

4.5

513

8-Ф25

125

455

295

240

202

176

36

4.5

-

8-Ф30

ZGH300(B)
ZGH350(B)

150

495

340

280

240

204

38

4.5

-

8-Ф34

200

597

405

345

300

260

44

4.5

-

8-Ф34

250

673

470

400

352

313

48

4.5

-

12-Ф41

300

762

530

460

412

364

54

4.5

-

12-Ф41

350

825

595

525

475

422

60

5

-

12-Ф41

400

902

670

585

525

474

66

5

-

12-Ф48
