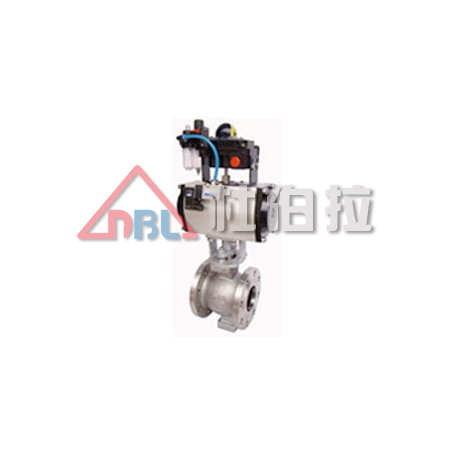

气动偏芯半球阀:
工作原理

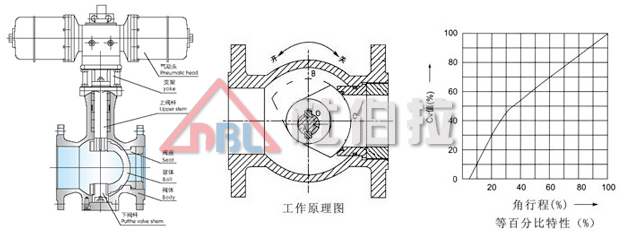

以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体绕中心A转动，球体自B点移至C点，此时相对阀门中心点O，从B到C的轨迹为一突轮状偏芯，右旋转入阀座使阀门关闭保持优良密封，按突轮原理设计，阀门关闭件从开启到关闭过程中，作用在阀座上的力逐渐增加，即关闭件表面与阀座由完全脱离到接触，并逐渐增大密封比压，直到完全密封，反之为开。
主要零件材料及适用温度、介质
材料代号 | C（WCB） | P（304） | R（316） | ||
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
球体 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
阀座密封 | 增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封 | ||||
填料 | 聚四氟乙烯 、柔性石墨 | ||||
适用工况 | 适用介质 | 蒸汽、水、油品 | 硝酸碱类腐蚀性介质 | 醋酸类腐蚀性介质 | |
适用温度 | 聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃ | ||||
技术性能参数
主要外形和连接尺寸
压力 (MPa) | 通径 DN(mm) | 尺寸（mm） | ||||||||||||
L | PN1.6MPa | PN2.5MPa | PN4.0MPa | |||||||||||
法兰 | D | D1 | D2 | Z-фd | D | D1 | D2 | Z-фd | D | D1 | D2 | Z-фd | ||
PN1.6 PN2.5 PN4.0 | 40 | 125 | 145 | 110 | 85 | 4-18 | 145 | 110 | 85 | 4-18 | 145 | 110 | 85 | 4-18 |
50 | 140 | 160 | 125 | 100 | 4-18 | 160 | 125 | 100 | 4-18 | 160 | 125 | 100 | 4-18 | |
65 | 178 | 180 | 145 | 120 | 4-18 | 180 | 145 | 120 | 8-18 | 180 | 145 | 120 | 8-18 | |
80 | 190 | 195 | 160 | 135 | 8-18 | 195 | 160 | 135 | 8-18 | 195 | 160 | 135 | 8-18 | |
100 | 200 | 215 | 180 | 155 | 8-18 | 230 | 190 | 160 | 8-23 | 230 | 190 | 160 | 8-23 | |
125 | 254 | 245 | 210 | 185 | 8-18 | 270 | 220 | 188 | 8-25 | 270 | 220 | 188 | 8-25 | |
150 | 267 | 280 | 240 | 210 | 8-23 | 300 | 250 | 218 | 8-25 | 300 | 250 | 218 | 8-25 | |
200 | 292 | 335 | 295 | 265 | 12-23 | 360 | 310 | 278 | 12-25 | 375 | 320 | 282 | 12-30 | |
250 | 330 | 405 | 355 | 320 | 12-25 | 425 | 370 | 332 | 12-30 | 445 | 385 | 345 | 12-34 | |
300 | 390 | 460 | 410 | 375 | 12-25 | 485 | 430 | 390 | 16-30 | 510 | 450 | 408 | 16-34 | |
