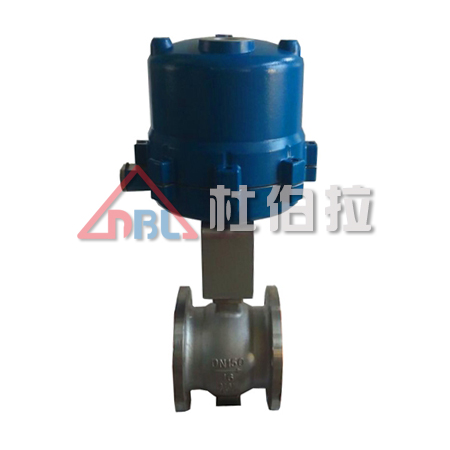

电动防爆球阀：
防爆电动球阀概述
电动防爆球阀主要由防爆执行机构与球阀组合而成，是一种专门应用于易燃易爆工况的电动防爆阀门。防爆电动球阀上的电气元件要求都做防火、防静电处理，且都达到防爆标准，防爆等级为ExdⅡBT4(CT6)、防护等级为IP67。电动防爆球阀输入相关电源信号即可控制阀门开关，输入4-20mA信号及220V电源即可控制球阀运转进行比例调节，达到对管路中介质流量大小、压力、温度等参数的自动化控制，广泛应用于天然气、污水、燃气、煤矿、化工等防爆场合。
防爆电动球阀特点
防爆电动球阀是指球阀上的电动执行器达到防爆的标准，使用在要求防爆的场合中，如液体或气体等化工行业易燃易爆的地方，用于阀门的开启、关闭或调节。防爆阀门可分为有本安型和隔爆型两种，本安型用的是直流电机，防爆型用的交流电机，操作人员既能在控制室内远距离对阀门进行控制，也能在现场进行操作。

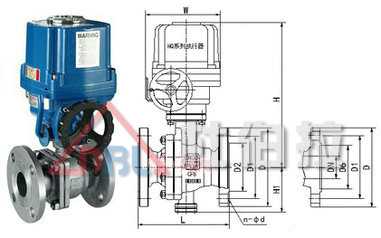

电动防爆球阀技术参数
| 公称通径 | DN15～DN300(mm) |
| 公称压力 | PN1.0、1.6、2.5、6.4MPa |
| 连接方式 | 法兰式、螺纹连接 |
| 阀体形式 | 二段式阀体 |
| 电源电压 | AC110V、AC220V、AC380V（其他定制DC24等） |
| 动作范围 | 0～90° |
| 阀芯结构 | O型球体阀芯 |
| 阀体材质 | 碳钢、不锈钢304、316 |
| 使用场所 | 天然气、污水、燃气、煤矿等（防爆场合） |
| 控制方式 | 防爆开关型（开关切断控制）、防爆调节型（4-20mA模拟信号） |
电动防爆球阀标准规范
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
防爆电动球阀执行机构
| 驱动形式 | 电动控制（电源驱动） |
| 防护等级 | 相当IP67、IP68可选 |
| 防爆等级 | ExdⅡBT4(CT6) |
| 信号反馈 | 有源信号、S无源信号 |
| 带加热器 | 可在潮湿环境中干燥执行器内元件（可选） |
| 手动功能 | 电动执行器自带手动开关装置 |
