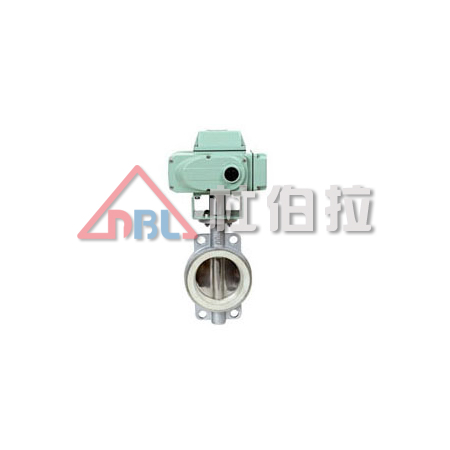

电动衬氟蝶阀：
产品概述
电动蝶阀中线型结构，由阀体、内衬里层（聚四氟乙烯或橡胶）和（不锈钢阀板或镀铬钢阀板）、阀轴组成，其介质流线型的结构设计近似于直线，调节性能好，密封结构为居中心线型密封，密封性能可靠达到双向密封零泄漏，可以任意位置安装。广泛适用于气体、液体、混浊液体、浓浆液或灰粉、悬浮颗粒类等介质
产品特点
电动蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，是自动化控制系统中仪表的执行单元，以AC220V、AC380V或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0~90o，就能完成启闭动作或调节动作。全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。调节范围大，通过输入电流信号或电压信号，将此转变成与输入信号相对应的位移，改变阀板的旋转角度（0-90o任意角度），因此一定的输入信号对应一定的转角，实现比例动作，故有较好的调节控制流量等参数。

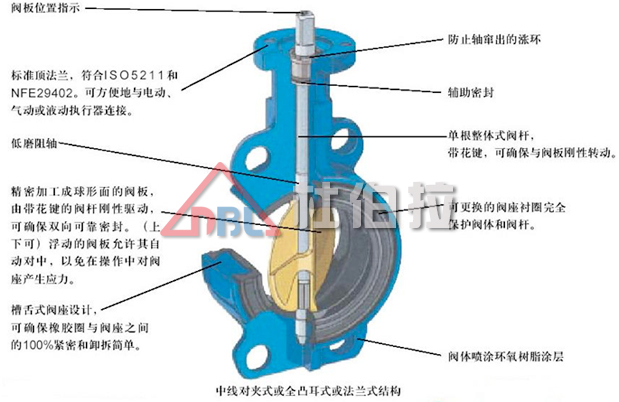

产品结构
执行机构主要性能技术参数
型 号 | 输出力矩N.m | 动作时间S/90o | 功率 （W） | 型号 | 输出力矩N.m | 动作时间S/90 | 功率（W） | 型号 | 输出力矩N.m | 动作时间S/90 | 功率（W） |
HL-5 | 50 | 10/30 | 10W/F | 381RSA-02 | 20 | 8.5 | 50 | PSQ51 | 50 | 23 | 24.2 |
HL-10 | 100 | 15/30 | 23W/F | 381RSA-05 | 50 | 17 | PSQ66 | 65 | 32 | 24.2 | |
HL-20 | 200 | 10/15/30 | 40W/F | 381RSB-10 | 100 | 18 | 150 | PSQ76 | 75 | 60 | 25.3 |
HL-40 | 400 | 10/15/30 | 80W/F | 381RSB-20 | 200 | 36 | PSQ102 | 100 | 32 | 62.1 | |
HL-50 | 500 | 10/15/30 | 90W/F | 381RSC-30 | 300 | 24 | 220 | PSQ202 | 200 | 28 | 93.0 |
HL-100 | 1000 | 50 | 100W/F | 381RSC-50 | 500 | 42 | PSQ502 | 500 | 43 | 120 | |
HL-200 | 2000 | 100 | 100W/F | 381RSC-60 | 600 | 48 | PSQ702 | 700 | 43 | 120 | |
381RSD-100 | 1000 | 30 | 300 | PSQ1202 | 1200 | 31/37 | 500 | ||||
381RSD-150 | 1500 | 38 | PSQ2002 | 2000 | 93/112 | 500 | |||||
381RSD-200 | 2000 | 46 | |||||||||
(信号线用屏蔽线) 防护等级：IP65 带曲柄手动操作 电源：AC220V/AC380V/DC24V
| (信号线用屏蔽线) 防护等级：IP55 隔爆标志：ExdⅡBT4 带曲柄手动操作，隔爆（381RX）型性能同上 电源电压：AC220V | (信号线用屏蔽线)防护等级：IP65 带手轮操作 电源电压：AC220V
| |||||||||
主要零件材料及适用温度
零件名称 | 材料 |
阀体 | 铸铁、碳钢（WCB）、不锈钢（304、316） |
蝶板 | 球墨铸铁镀镍、不锈钢（304、316） |
衬里材料 | 各种橡胶、聚四氟乙烯 |
阀杆 | 2Cr13、不锈钢（304、316） |
填料 | 橡胶O型圈、四氟乙烯V型圈、柔性石墨 |
衬里材料选用和适用温度
材料品种 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 氟橡胶 | 天然橡胶 | 氯丁橡胶 |
英语简称 | NBR | EPDM | PTFE | VITON | NR | CR |
型号代号 | XA或JA | XB或JB | F或XC、 | XE或JE | X1 | X或J |
耐最高温度 | 93℃ | 150℃ | 232℃ | 204℃ | 85℃ | 82℃ |
耐最低温度 | -40℃ | -40℃ | -268℃ | -23℃ | -20℃ | -40℃ |
适用工作温度 | -20~+82℃ | -40~+125℃ | -30~+150℃ | -23~+150℃ | -20~+85℃ | 0~+80℃ |

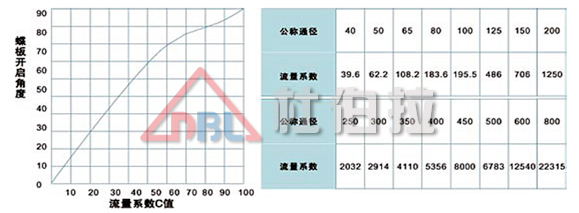

流量特性图表
主要技术参数和性能指标
公称通径D（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | ||
公称压力PN（MPa） | 0.6、1.0、1.6 | |||||||||||||||||
流量特性 | 近似等百分比（参见典型曲线图）、直线特性、 | |||||||||||||||||
阀板转角（度） | 0°～至90°（可调） | |||||||||||||||||
允许泄漏量等级 | 软密封：零泄露 硬密封：≤额定Cv×0.001% | 软密封：VI微气泡级，金属密封≤额定CV×0.065% | ||||||||||||||||
执行器型号 | HL、3810R、PSQ HQ或QB型 | |||||||||||||||||
作用形式 | 开关型、智能调节型、（隔爆型） | |||||||||||||||||
电源电压 | AC220V 50Hz或AC380V 50Hz | |||||||||||||||||
调节型 | 输入信号 | DC4～20mA DC0～10mA 1-5V DC | ||||||||||||||||
输出信号 | DC4～20mA DC0～10mA 1-5V DC | |||||||||||||||||
基本误差 | ≤±2.5% | |||||||||||||||||
回 差 | ≤±2.5% | |||||||||||||||||
死 区 | ≤1% | |||||||||||||||||
可调节比 | 250:1 | |||||||||||||||||
开关型 | 电源电压 | AC220V/AC380V/AC110V/DC24V | ||||||||||||||||
反馈信号 | 有源触点信号、无源触信号 | |||||||||||||||||
应用规范
设计制造标准 | 法兰尺寸标准 | 结构长度标准 | 检验试验标准 |
GB/T12238-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
MSS-SP-68 | ANSI B16.5 | ISO5752-13 | ZJB16006-90 |
JIS B2024 | JIS B2212~2215 | JIS B2002 | JIS B2003 |

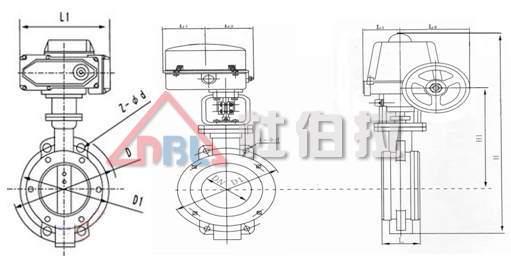

主要连接连接尺寸表
公称通径(DN) | L | D1 | D | z-φd | H1 |
50 | 43 | 125 | 165 | 4-23 | 63 |
65 | 46 | 145 | 185 | 4-26.5 | 70 |
80 | 46 | 160 | 200 | 8-18 | 83 |
100 | 52 | 180 | 220 | 4-24.5 | 105 |
125 | 56 | 210 | 250 | 4-23 | 115 |
150 | 56 | 240 | 285 | 4-25 | 137 |
200 | 60 | 295 | 340 | 4-25/23 | 164 |
250 | 68 | 350/355 | 395 | 4-29 | 206 |
300 | 78 | 400/410 | 445 | 4-29 | 230 |
350 | 78 | 460/470 | 505 | 4-30 | 248 |
400 | 102 | 515/525 | 565 | 16-26/30 | 289 |
450 | 114 | 565/585 | 615 | 4-26/30 | 320 |
500 | 127 | 620/650 | 670 | 4-26/33 | 343 |
600 | 154 | 725/770 | 780 | 4-30/36 | 413 |
700 | 165 | 840 | 895 | 4-30 | 478 |
