首页 > 产品展示 > 调节蝶阀系列

调节蝶阀系列

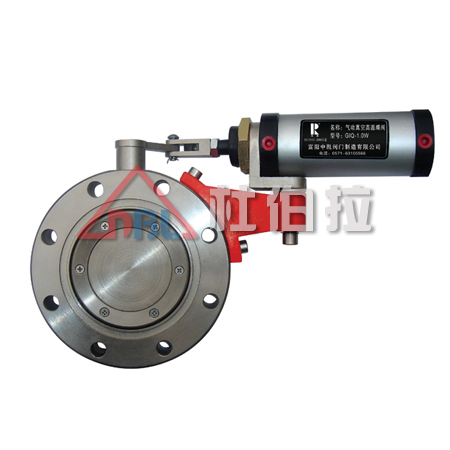

气动高真空蝶阀:

气动高真空蝶阀概述

      它是气动单元组合仪表中的执行单元,它来自调节仪表的信号,改变介质的切断与流通,该产品操作力大,阀体设计新颖,流阻小,额定 流量系数大,密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中。


产品特点:

GIQ(D)型高真空蝶阀,是气动单元组合仪表中的执行单元,它来自调节仪表的信号,改变介质的切断与流通,该产品操作力大,阀体设计新颖,流阻小,额定流量系数大,密封性能优良。


结构与原理
GIQ(D)型高真空蝶阀是由执行机构(气动、电动)与转角型蝶阀体二部份组成,中间由支架相连而成。以GIQ型为例:执行机构是由双气路气缸为 主体,接受二位四通电磁阀控制输出的(0.4~0.6MPa)气源信号压力为动力,通过控制元件改变气流方向,执行气缸驱动蝶阀作启闭运动。
        GI型手动真空蝶阀                                          GIQ型气动真空阀                                      GID型电动真空蝶阀
GI、GIQ、GID型真空蝶阀根据不同的材质,及不同的执行机构分类,适用于-25~200℃的介质,阀体由碳素钢(镀镍)、不锈钢及合金钢等


技术参数:

型号规格

GIQ(D)-50

GIQ(D)-65

GIQ(D)-80

GIQ(D)-100

GIQ(D)-125

GIQ(D)-150

GIQ(D)-200

公称通径

50

65

80

100

125

150

200

适用范围

106~6.7X10-4

漏率Pa.1/s

6.7X10-4

介质温度

-25~200℃

电磁阀电源

220V、50Hz36V、24V

气源压力MPa

0.4~0.8

安装位置

任意

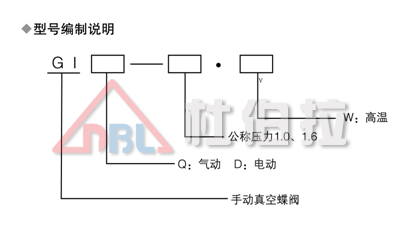

型号编制说明
