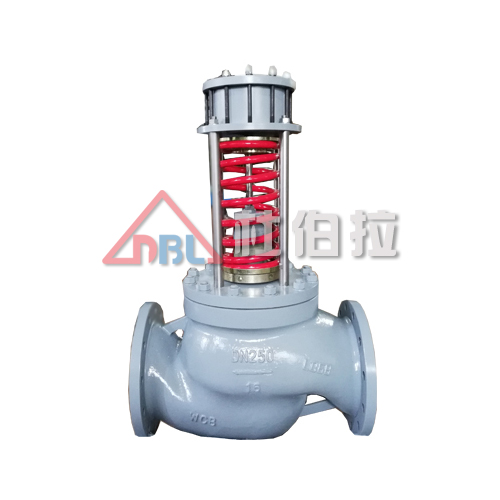

自力式活塞压力调节阀
■ 概述
ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有Ⅱ级、Ⅳ级和Ⅵ级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户况要求。
■ 特点
·自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
·压力分段范围细且互相交叉,调节精度高。
·压力设定值在运行期间可连续设定。
·对阀后压力调节,阀前压力与阀后压力之比为10:1~10:8。
·橡胶膜片式检测,执行机构测精度高、动作灵敏。
·采用压力平衡机构,使调节阀反应灵敏、控制精确。
■ 主要零件材料
阀 体:ZG230-450、ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 阀 芯:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 阀 座:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 阀 杆:1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 填 料:聚四氟乙烯、柔性石墨 橡胶膜片:丁腈、乙丙、氟、耐油橡胶 |

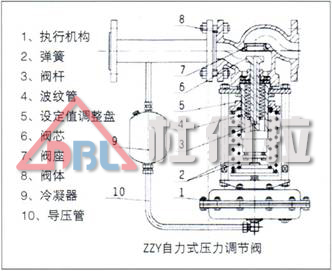

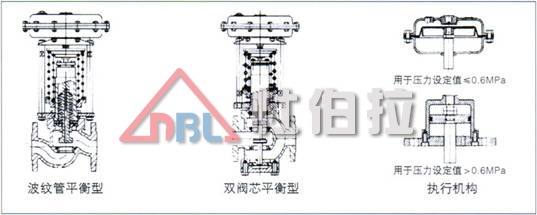

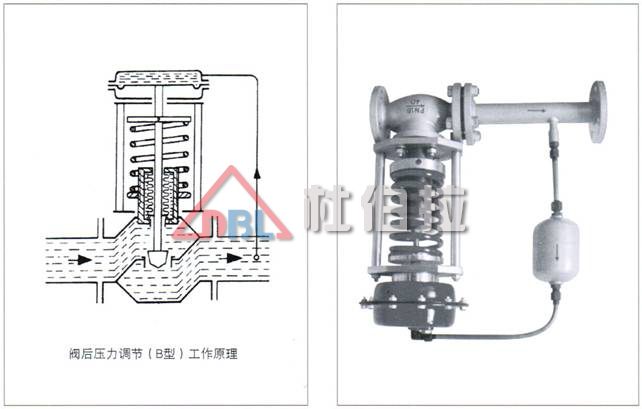

■ 阀结构形式

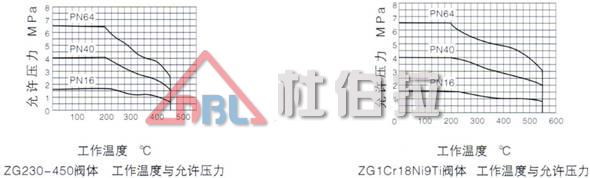

■ 阀体工作温度与允许压力
■ 主要技术参数和性能指标
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||||
额定行程(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||||||
公称压力PN(MPa) | 1.6、4.0、6.4 | ||||||||||||||||||||||
压力调节范围(KPa) | 15~50 40~80 60~100 80~140 120~180 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 | ||||||||||||||||||||||
流量特性 | 快开 | ||||||||||||||||||||||
调节精度(%) | ±5 | ||||||||||||||||||||||
使用温度(℃) | ≤350 | ||||||||||||||||||||||
允许 泄漏量 | 硬密封(l/h) | 单座:≤10-4阀额定容量(Ⅳ级);双座、套筒≤5×10-3阀额定容量(Ⅱ级) | |||||||||||||||||||||
软密封(ml/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||||||||||
减压比 | 最大 | 10 | |||||||||||||||||||||
最小 | 1.25 |
■ 压力调节范围确定
压力调节范围分段,见主要参数及性能指标,控制压力应尽量选取在调节范围中间值附近。
■ 阀后压力调节阀.其阀前压力与阀后压力的关系
自力式调节阀本身是一个调节系统,阀本身又有一定的压降要求,对阀后压力调节阀(B型),为保证后压力在一定范围内,其阀前压力必须达到一定值,其要求可参见右表。
■ 整机作用方式确定
自力式压力调节阀(K型)为控制阀前压力的调节阀.其初始位置的阀芯在关闭位置,当阀前压力逐渐升高,阀逐渐打开,直至阀前压力稳定在要求的给定值。
自力式压力调节阀(B型)为控制阀后压力的调节阀,其初始位置的阀芯在开启位置,当阀后压力逐渐升高,阀逐渐关闭.直至阀后压力稳定在要求的给定值。
阀前压力 | 阀后压力 | 阀前压力 | 阀后压力 |
30 | 15~24 | 700 | 70~560 |
50 | 15~40 | 750 | 75~600 |
100 | 15~80 | 800 | 80~640 |
150 | 15~120 | 850 | 85~680 |
200 | 20~160 | 900 | 90~720 |
250 | 25~200 | 950 | 95~760 |
300 | 30~240 | 1000 | 100~800 |
350 | 35~280 | 1250 | 125~1000 |
400 | 40~320 | 1500 | 150~1200 |
450 | 45~360 | 2000 | 200~1600 |
500 | 50~400 | 2500 | 250~2000 |
550 | 55~440 | 3000 | 300~2400 |
600 | 60~480 | ||
650 | 65~520 |

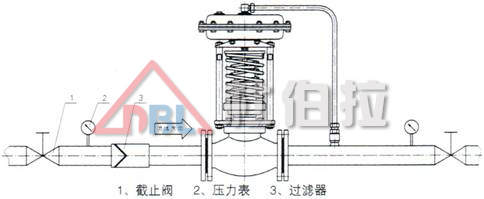

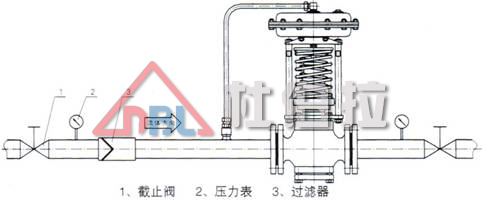

■ 安装方式
ZZY型自力式压力调节阀广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与民用建筑楼群等各种工业设备中。能应用于气体、液体、蒸汽介质的减压、稳压(阀后调节)或泄压、稳压(阀前调节)。但由于它利用介质自身的压力去操作执行机构。在执行机构内充满介质,故安装方式亦应与此相配合。
在安装时取压点在离调压阀适当的位置,压开型调压大于2倍管道直径,压闭型调压大于6倍管道直径。
在安装冷凝器时注意冷凝器的位置,使其高于膜头而低于工艺管道,以保证冷凝器内充满冷凝液。
■ 安装方式说明

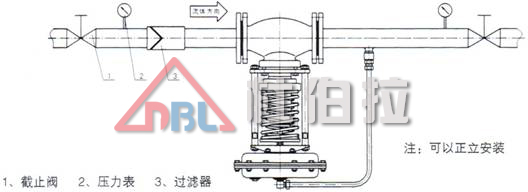

P1:调节气体,阀后压力调节(B型),过滤器可不安装。
P2:调节气体,阀后压力调节(K型),过滤器可不安装。
P3:调节液体,阀后压力调节(B型),对于非清洁流体,应装过滤器。
P4:调节液体,阀后压力调节(K型),对于非清洁流体,应装过滤器。

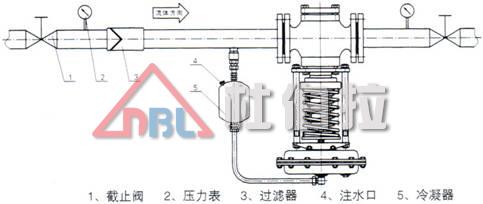

P5:调节蒸汽,阀后压力调节(B型),应装冷凝器,建议装过滤器。

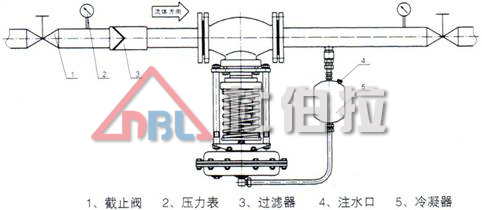

P6:调节蒸汽,阀前压力调节(K型),应装冷凝器,建议装过滤器。
说明:1、在安装冷凝器时应注意冷凝器的位置.使其高于执行机构而低于工艺管道,从而保证冷凝器内充满冷凝器。
2、冷凝器使用前,打开注水口螺塞,注入纯净水或冷凝水,必须注满。
■ 连接尺寸及标准
·法兰标准:铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式:PN16为凸面;PN40、PN64为凹凸面、阀体为凹面
·结构长度:按GB12221-89标准
·执行机构信号接口:内螺纹M16×1.5
﹡阀体法兰及法兰端面距离可按用户指定的标准制造。如:ANSI、JIS、DIN等。

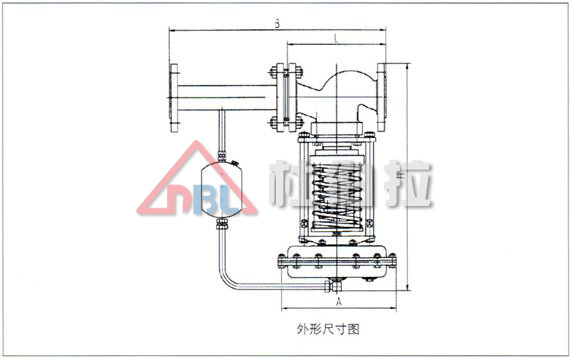

■ 外形尺寸及重量
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法兰接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法兰端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
压 力 调 节 范 围 KPa | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
280-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
重量kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
导压接头螺纹 | M16×1.5 |
■ 订货须知
订货时请用户提供以下资料:
·调节阀名称、型号
·工作温度及范围
·公称通径(mm)
·整机作用方式
·公称压力(MPa)
·压力设定点及调节范围
·额定流量系数(Kv)
·阀体、阀内件及填料材质
·固有流量特性
·所配附件
·介质名称
·其它特殊要求

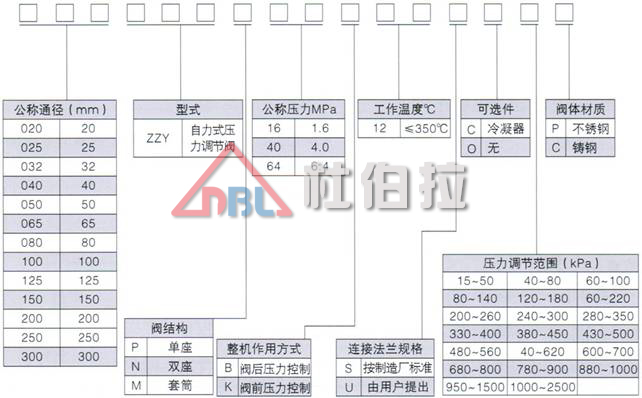

■ ZZY自力式压力调节阀型号
