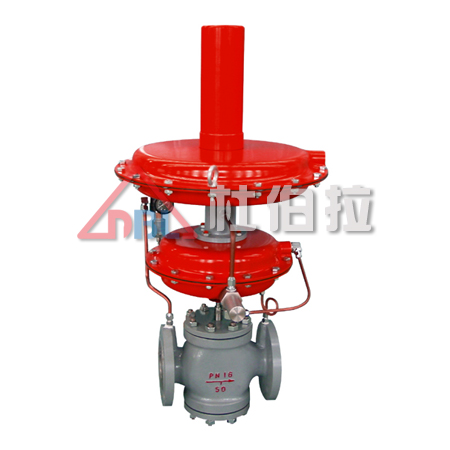

氮封阀（双座）：

概述双座氮封阀

是本厂自主开发、研制的一套自力式微压力控制系统，主要用于保持容量顶部保护气(一般为氮气)的压力恒定，以避免容量内物料与空气直接按触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。氮封阀被广泛应用于石油、化工等行业。

■ 特点

·无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；
·氮封装置供氮、泄氮压力设定方便，可在连续生产的条件下进行；
·压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；
·采用无填料设计，阀杆所受磨擦力小，反应迅速，控制精度高；
·供氮装置采用指挥器操作，减压比可达100：1，减压效果好，控制精度高；
·为确保储罐的安全，需在罐顶设置呼吸阀；
·呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。

■ 结构与工作原理

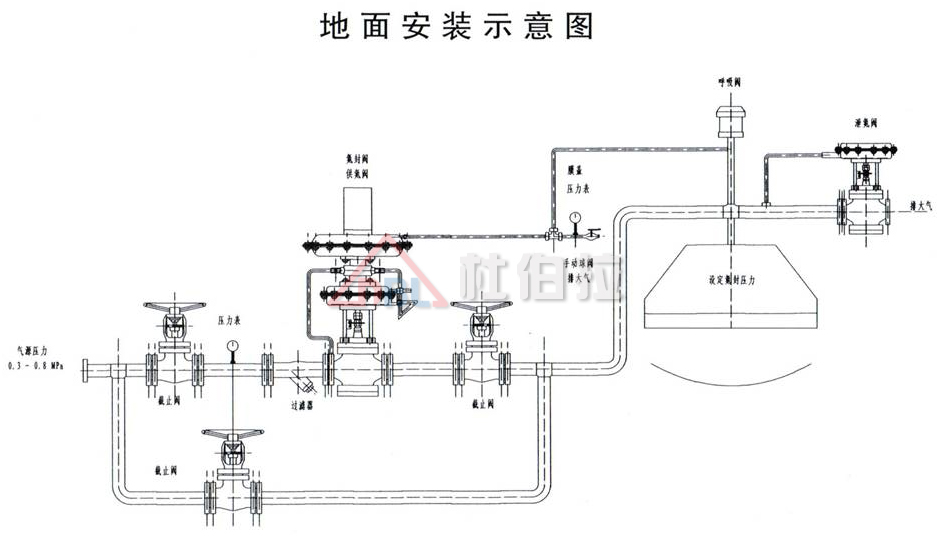

    氮封装置是由供氮装置(见图一)和泄氮装置（见图二)两部分组成。供氮装置由指挥器和主阀两部分组成；泄氮装置由反馈的压开型微压调节阀组成。氮气压力一般设为100mmH2O，通过氮封装置精确控制。

    当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气。使罐内压力下降，降至泄氮压力设定点时，泄氮装置自动关闭。

    当储罐出液阀开启，用户放料时，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮装置自动关闭。

■ 供氮装置工作原理

     氮封装置结构(见图四)，将设在罐顶的取压点的介质经导压管引入检测机构(7)、介质在检测元件上产生一个作用力与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(6)打开，使阀前气体经减压阀(5)、节流阀(4)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(2)、向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(6)、由于主阀执行机构中弹簧作用，关闭主阀，停止供氮。
