切断阀系列

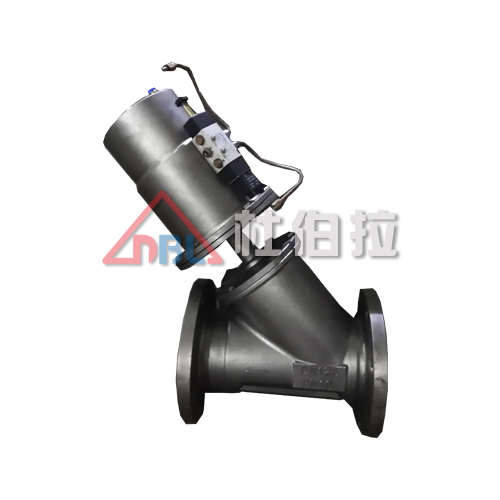

角形切断阀概述:



    角形切断阀,是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等特点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程与远程控制系统中。


■ 角形切断阀规格与技术参数

公称通径(DN)20253240506580100
额定流量系数Kv71120304875120190
额定行程(mm)8122025
气缸直径(mm)80100125
允许
泄漏量
硬密封Ⅴ、Ⅵ级
软密封Ⅵ级
工作温度℃硬密封:-40~450    硬密封:-20~180
公称压力(MPa)1.6    4.0
信号压力(KPa)0或400~600


■ 角形切断阀主要零件材料

零件名称材料
阀体、阀盖HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
阀芯、阀座1Cr18Ni9Ti,0Cr18Ni12Mo2Ti
阀芯1Cr18Ni9Ti,0Cr18Ni12Mo2Ti
填料聚四氟乙烯,柔性石墨



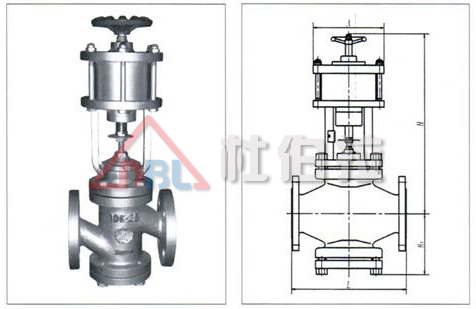

■ 角形切断阀外型尺寸及重量

公称通径DN(mm)LAHH1重量(Kg)信号接头内螺纹
201501309231010M10×1
251601309231012
321801309331015
4020015010537018
5023015010838025
6529021012040030
8031021012541040
10035021013542560


■ 角形切断阀连接标准及尺寸

法兰标准:铸铁法兰按GB4216-84
                    铸钢法兰按GB/T9113;
阀体法兰密封面型式为突面(PN16)、凹凸面(PN40);
法兰端面距按GB12221-89(其他标准需指明)


■ 角形切断阀订货须知

1. 产品型号
2. 公称通径
3. 介质名称及工作温度
4. 阀切断压差
5. 阀的开关方式(气开或气关)
6. 阀体材料
7. 附件
