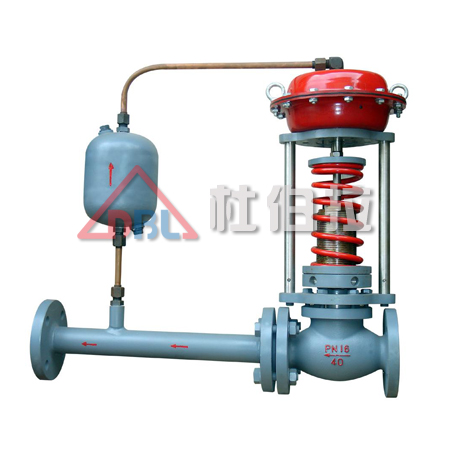

自力式蒸汽压力调节阀（冷凝器）：


自力式蒸汽压力调节阀产品概述：

ZZY型自力式蒸汽压力调节阀（冷凝器）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B 型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。

产品特点：

·自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

·压力分段范围细且互相交叉，调节精度高。

·压力设定值在运行期间可连续设定。

·对阀后压力调节，阀前压力与阀后压力之比为10:1~10:8。

·橡胶膜片式检测，执行机构检测精度高、动作灵敏。

·采用压力平衡机构，使调节阀反应灵敏、控制精确。


零件资料:

阀体：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti

阀芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti

阀座：1Cr18Ni9Ti 0Cr18Ni12M02Ti

阀杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti

膜盖：A3 A3钢涂四氟乙烯不锈钢

填料：聚四氟乙烯柔性石墨

橡胶膜片：丁睛、乙丙、氟、耐油橡胶

技术参数：

◆主要技术参数和性能指标

公称通径DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
额定流量系数 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
额定行程 (mm)		8			10				14		20			25		40				50	60		70
公称压力 PN(MPa)		1.6 、 4.0 、 6.4
压力调节范围(kPa)		15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性		快开
调节精度 ( ％ )		± 5
使用温度 ( ℃ )		≤ 350
允许泄漏量	硬密封(l/h)	单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量(II 级 )
	软密封(ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
减压比	最大	10
	最小	1.25

规格重量：

◆外形尺寸与重量

公称通径 0N			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围 kPa	15 一 140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280 — 500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120 — 300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480 — 1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600 一 1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000 — 2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头螺纹			M16X1.5

连接标准：


◆订货须知

订货时请用户提供以下资料：

?调节阀名称、型号

?公称压力(MPa)

?公称通径(mm)

?额定流量系数(Kv)

?固有流量特性

?介质名称

?工作温度及范围

?整机作用方式

?压力设定点及调节范围

?阀体、阀内件及填料材质

?所配附件

?其它特殊要求
