三通调节阀的结构和性能

三通调节阀是多端口控制阀的一类。按流体的作用方式，三通阀可分为合流阀和分流阀两类。合流阀有两个人口，合流后从一个出口流出。分流阀有一个流体人口，经分流成两股流体从两个出口流出。图中所示是分流三通阀的结构图。合流三通阀的结构与分流三通阀的结构类似,三通调节阀根据所配的驱动执行器机构不同，分为电动三通调节阀和气动三通调节阀，。三通阀的特点如下。

1. 三通阀有两个阀芯和阀座，结构与双座阀类似。但三通阀中，一个阀芯与阀座间的流通面积增加时，另一个阀芯与阀座间的流通面积减少。而双座阀中，两个阀芯和阀座间的流通面积是同时增加或减少的。
2. 三通阀的气开和气关只能通过选择执行机构的正作用和反作用来实现。双座阀的气开和气关的改变可直接将阀体或阀芯与阀座反装来实现。
3. 三通阀用于需要流体进行配比的控制系统时，由于它代替一个气开控制阀和一个气关控制阀，因此，可降低成本，并减少安装空间。
4. 三通阀也用于旁路控制的场所，例如一路流体通过换热器换热，另一路流体不进行换热。当三通阀安装在换热器前时，采用分流三通阀; 当三通阀安装在换热器后时，采用合流三通阀。由于安装在换热器前的三通阀内流过的流体有相同温度，因此，泄漏量较小;安装在换热器后的三通阀内流过的流体有不同的温度，对阀芯和阀座的膨胀程度不同，因此，泄漏量较大。通常，两股流体的温度差不宜超过150C。
5. 三通控制阀的泄漏量与结构有很大关系，泄漏等级可从II 到IV。

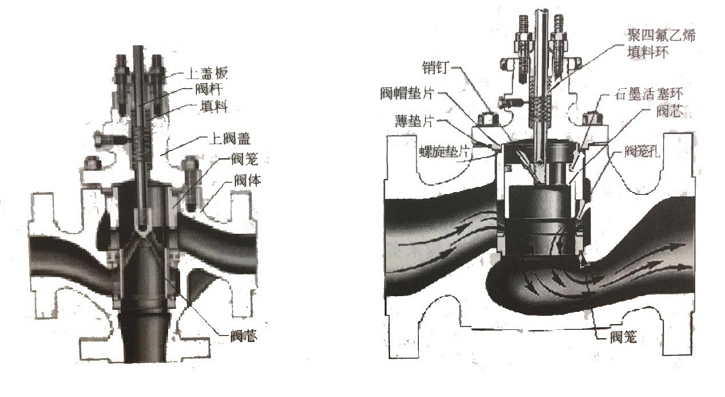

图示三通阀采用阀笼结构，带平衡孔，采用阀笼导向。因此，可大大降低不平衡力。早期的三通阀采用圆筒薄壁窗口，用阀芯侧面导向，虽然可减小不平衡力，但在一股流体接近关闭(流关流向) 时，仍有较大的不平衡力，而且，随阀门开度的变化，不平衡力变化，采用图示带平衡孔的阀笼结构，可使不平衡力消除，并有阻尼作用，有利于控制阀的稳定运行。采用阀杆导向的三通阀，其平衡力较大，所需驱动推力与流体出、人口压力、摩擦力和压紧力等有关。
由于三通阀的泄漏量较大，在需要泄漏量小的应用场合，可采用两个控制阀(和三通接管) 进行流体的分流或合流，或进行流体的配比控制。
